電機試驗用感應調壓器
電機試驗用感應調壓器 用途 TS(J)A型感應調壓器是專為電機試驗而研制的系列產品，該系列產品能滿足電機試驗對可調電源的要求。 特點 TS(J)A型電機試驗用感應調壓器除具有一般感應調壓器的全部特點外，還具有以下特點： 一、采用斜槽，進一步提高輸出電壓調節的平滑性； 二、輸出電壓的下限值很小； 三、輸出電壓波形正弦性畸變率進一步減小； 四、短時過載能力能滿足電機試驗的要求； 五、采用雙速電動機，也可根據用戶需要采用交流伺服電動機或直流調速電動機等，以滿足電機試驗對調壓速 度的要求； 六、可根據用戶要求，適配專用試驗變壓器，以滿足不同類型電機試驗的需要。 基本數據及性能參數
感應調壓器是利用電磁感應原理將初級電能通過磁場感應饋送到次級，又通過改變定轉子繞組軸線相對角位移和一定的聯接方式，使次級負載電壓能在帶電狀態下并在較大的范圍內得到平滑無級連續調節的電器產品。
感應調壓器感應調壓器作用：
編輯
感應調壓器能在帶負荷情況下，無級、平滑、連續地調節輸出電壓。主要用于電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等，在機械制造、化工、紡織、通訊、實驗室、船舶制造業、農業、國防、軍工等行業作為調節電壓通用設備。。

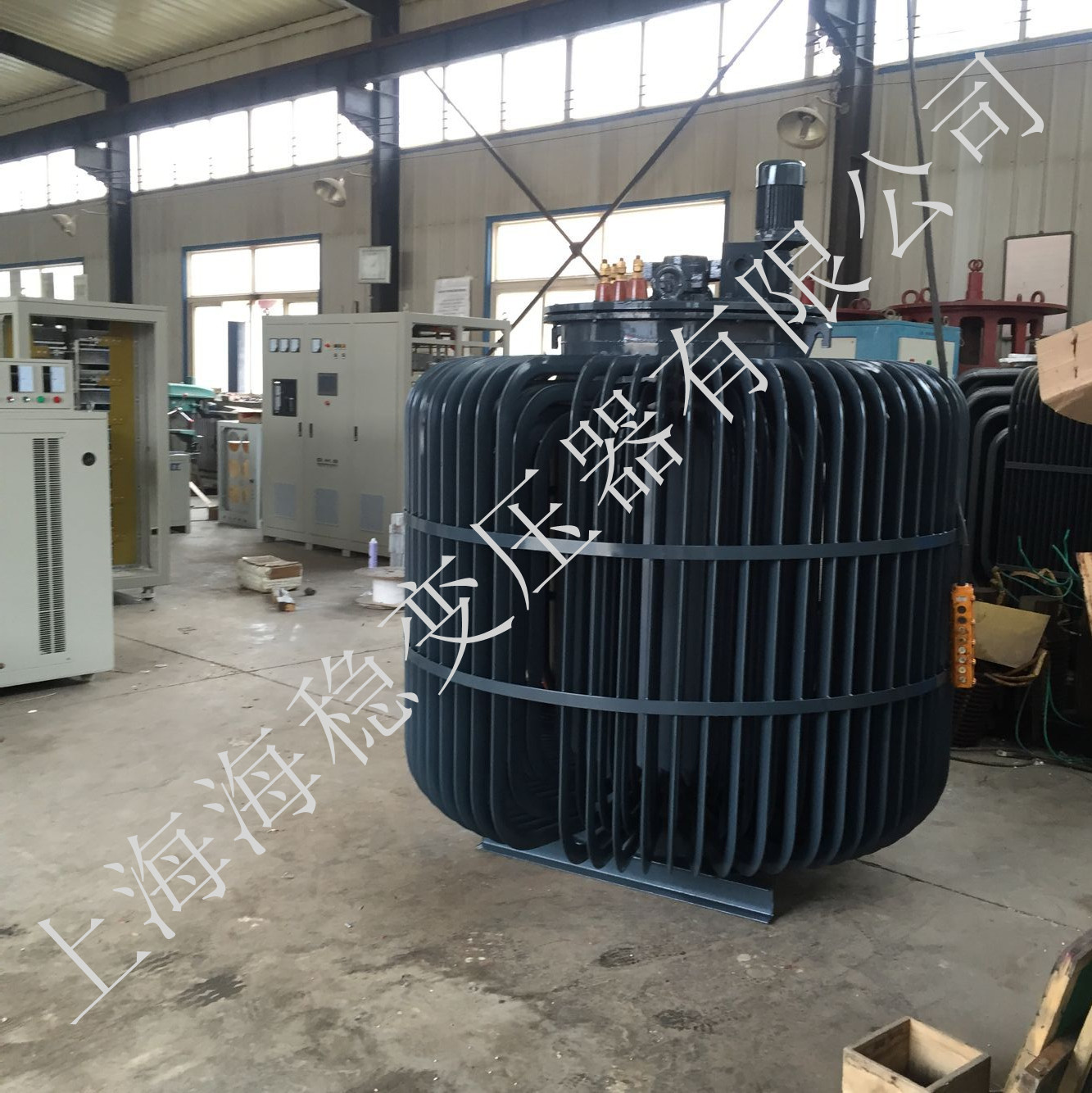

油浸自冷感應調壓器，是電機試驗用感應調壓口器。
該系列采用了“斜槽定子鐵心”
“斜成形定子線圈”新工藝，使輸出電壓波形畸變小，達到了IEC對電機試驗電源標準的要求，產品的突加過負荷能力大，效率高，為電機行業提供了新型試驗電源。
在下列條件下，產品能長期連續運行。1．海拔高度不超過1000米；
2．周圍介質溫度不高于+40℃不低于-25℃；
3．空氣相對濕度不超過85℅；
4．不含有化學腐蝕性氣休及蒸汽的環境中；
5．無爆炸危險的氣體環境中；
6．本產品的溫升標準為：油面溫升55，℃（在周圍介質溫度為40℃時，油面最高溫度不允許超過95℃），繞組溫升65℃，鐵心溫升80℃。
感應調壓器感應調壓器特點：
編輯
1、無觸點調節，使用壽命長安全性能好。
2、適用于各種性質的需要調節電壓的負載。
3、過載能力比一般柱式調壓器強。
4、產品運行可靠，使用、維護方便。
5:、感應調壓器散熱冷卻性質快。
感應調壓器感應調壓器型號：
編輯
TD(J)A、TS(J)A型油浸自冷感應調壓器 ,TD(J)A為單相電壓感應調壓器。TS(J)A為三相感應調壓器
上海海穩產品詳細參數如下：
※概述（低損耗型三相干式變壓器(H級180℃絕緣等級)
變壓器是各種電源及電氣設備的主要部件，變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口西班牙繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到H級，變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。
※ 上海海穩變壓器的材料說明：
①鐵芯
采用全新優質高硅硅鋼片，主要材質為0.3厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。（常規材料為全新優質有取硅鋼片）。
②線材
采用PEW、UEW、EIW、SEIW、FEAI漆包線，耐溫等級為H級耐溫180度
③絕緣材料
采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。
④接線端子排
小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。
⑤鐵腳
主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。
※ 上海海穩變壓器的性能優點：
1、阻燃性能好無污染線圈所采用的玻璃纖維和聚酰亞胺薄膜漆包線樹脂等絕緣材料，具有難燃自熄的特點，也不會因受熱而產生有毒氣體
2、局部放電量小，因?yàn)樵谡婵諣顟B(tài)下浸漆，線圈內無松動，無空隙，具有可靠的絕緣性能，局放量不超過5pc。
3、防潮性能好，不吸塵，不怕腐蝕性氣體的侵蝕，經過防銹腐蝕處理的鐵心，夾件等與線圈一樣，適應在惡劣環境下運行，特別是在熱潮的環境中運行。
4、機械強度高，熱穩定性好，固化后形成堅硬
的圓筒形或方形線圈，由于其絕緣材料的優組合，與線才導體基本一致的熱膨脹系數，具有明顯的抗沖擊性和抗裂性。
5、絕緣性能好，耐雷電沖擊水平高，承受突發短路能力強。
6、過載能力強，由于散熱性能好，短路過載能力強。
7、損耗低，體積小，重量輕，可省安裝空間，把安裝運行成本降至最低。
8、經濟性能好，無火災、爆炸，可安裝在負荷中心，充分靠近電點，節省
昂貴的低壓設施費用。節省電源盒電費開支。由于沒有變壓器油，安裝時免于考慮排油、集油、防火等設施。免維護，可節約大量材料和維護費用。
9、線圈采用纏繞或箔繞，以絕緣材料增強，絕緣漆不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。
10、鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45° 全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。
11、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于恒定壓緊狀態，以降低噪音。
12、變壓器按自冷設計，整體浸漆的線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置（冷卻風機），采用強迫風冷裝置后，最多可提高額定輸出容量50% （1500kVA 及以下40% ）。
